RECEPCIÓN DEL SEÑAL SATELITAL

1. EQUIPOS PARA RECEPCIONAR LA SEÑAL SATELITAL DE RADIO VATICANO

Para recibir los programas de Radio Vaticano transmitidos via SATELITE INTELSAT 601, de modo que puedan ser retransmitidos en FM, AM, OM, y OC, se requiere instalar un sistema de recepción compuesto de:

-ANTENA PARABÓLICA RECEPTORA

-ALIMENTADOR (FEED) EN BANDA "C" CON POLARIZACIÓN CIRCULAR

-LNB "COMSTREAM" (PLL-LNB).

-RECEPTOR DIGITAL COMSTREAM MODELO ABR200 ó ABR202.

-AMPLIFICADOR DE AUDIO PARA EL PROCESO DE RECEPCIÓN DE LAS SEÑALES
DE LA SALIDA DEL RECEPTOR.

A.- SISTEMA DE ANTENA PARABÓLICA RECEPTORA EN BANDA "C" PARA POLARIZACIÓN CIRCULAR
  • Con un apropiado poste de soporte de tierra con plataforma (1)
  • Reflector parabólico de >2.4m. de diámetro, tipo "offset" o "prime focus" (2),
  • Con los soportes para el reflector.
  • Con el módulo para apuntar directamente al satélite de modo fijo Azimuth/Elevation (AZ/EL)
  • con estructura soporte para fijar el "Feed" (iluminador)(3)
  • Feed para Banda "C" (4),con OMT para polarización circular (5) (Iluminador + despolarizador) y brina tipo WR-229
  • Se aconseja la compra de la antena PRODELIN, modelo 1252 P/N 1252-710 de 2.4 m de diámetro.
  • Módulo de adaptación intermedio entre el OMT y el LNB (6)

B.- KIT RECEPTOR RADYNE-COMSTREAM

  • Convertidor LNB para banda "C" (3.7 - 4.2 GHz) COMSTREAM (PLL-LNB) a bajo ruido (7)
  • Receptor COMSTREAM modelo ABR200 ó ABR202
  • cable coaxial, IFL.(8) con conexiones-F entre el LNB y el Recibidor.
  • Cable para la toma de energía, varios enchufes y accesorios. (9)

2. PROCEDIMIENTO PARA INSTALAR LA ANTENA

-Fijar sólidamente a tierra el poste de soporte.
-Ensamblar el reflector con sus componentes, fijar el módulo Azimuth/Elevation (AZ/EL) para el apuntamiento, al poste de soporte y luego instalar el soporte del reflector al módulo AZ/EL.
-Fijar el reflector o el soporte del reflector por medio de dos brazos de soporte.
-Fijar el soporte del iluminador (Feed)al reflector.
-Ensamblar el Feed (Iluminador) y el convertidor LNB de bajo ruido.
-Mirando al iluminador (FEED) en la parte de la entrada, verificar que la posición del marcador del despolarizador sea a + 45° con respecto al dipolo del LNB. como esta indicado en la Fig 1.
-Rotar la guía de transición del iluminador (Feed) hasta que se obtenga la posición correcta. Si la guía del iluminador es de tipo fijo, se debe cambiar la posición del marcador directamente dentro del feed.
-Fijar el (FEED) iluminador + el conjunto del LNB a la estructura de soporte del iluminador.
POSICIÓN DEL MARCADOR DEL DESPOLARIZADOR POSICIÓN DEL DÍPOLO RECEPTOR DEL PARA LHCP
+

I = FEED (Iluminador) + el Complejo LNS
DD = DESPOLARIZADOR
T = Transición de guía de onda circular a rectangular

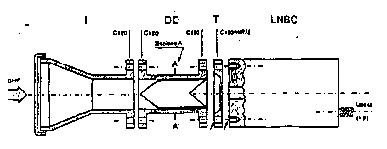

Fig. 1: FEED (Iluminador) + el Complejo LNB
